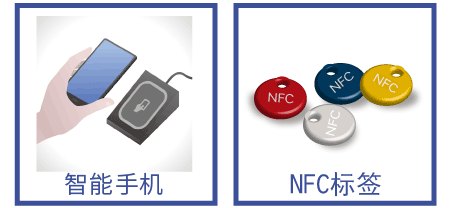

近年来，越来越多的产品在小型移动设备（例如手机和平板电脑）上运行NFC。 NFC是短程无线通信（NEA
近年来，越来越多的产品在小型移动设备（例如手机和平板电脑）上运行NFC。 NFC是该领域紧密通信的缩写。使用频率为13.56MHz的磁场，通过接近专用的阅读/写作和设备来易于通信。 NFC通信距离约为10厘米。本文指出：什么是近距离无线通信（NFC）？下图显示了NFC天线与控制IC之间的电路代表的草图：NFC电路LC滤波器的草图由天线和控制IC之间的低带通滤波器组成。该LC滤波器可切断高频插入，从而有效地传播了13.56MHz信号的NFC工作频率。在设计NFC电路时，在电路中使用电感器。上面的LC滤波器具有不可接受的匹配效果，因此，电感器的电感值偏差狭窄D内部（+/- 5％）。单击图片以了解有关Murata NFC电路的电感器。产品详细信息。选择NFC电感器的基本点。 NFC的电感器中有一个13.56MHz的幅度电流。因此，选择普通匹配电感器的要点不同。在这里，我们解释了NFC电路的特征和电感器选择的要点。以前，NFC对照IC是IC的主流，在通信过程中输出相对较小。但是，为了安装在移动设备上，需要将NFC天线进行小型化。如果当前示观仍然很小，则NFC通信操作将减少。因此，为了实现NFC通信的高度沟通，有必要继续在通信过程中增加大型IC的产出。在选择NFC电感器方面，即使是高电流振幅，电感值也不会改变非常重要。我们com从穆拉塔（Murata）拍摄了三个电感器。 LQW18CNR16J00（绕组类型），LQM18JNR16J00（多层类型：NEW）和LQB18NNNNR22J10（多层类型：旧）的电感器的当前幅度预期。在NFC通信期间，与电流的交流电流相交流，将近100?700mapp流入电感器中。 LQB18N成为400MAPP的电感值的两倍，而LQW18C和LQM18J意识到，电感量甚至超过1APP之前都不会燃烧的特征。相对于当前的LQM18J振幅，LQW18C，LQM18J，LQB18N的电感值变化速率不仅在增强后的电感值时不变，而且还显示出良好的NFC通信性能。如下图所示，在通过NFC论坛的通信功能测试中检测到测量点处的红点（一个生成NFC的NFC规范的行业组?COMM关于规格）。 LQW18C和LQM18J测量点在NFC论坛的标准沟通功能中发现的通信功能的结果如下所示。在此测试中，4.1V线是合格的标准。可以说，电压越高，NFC通信功能越好。 LQM18J可以确保LQW1为8C具有NFC通信的SameCommunication。 NFC电感器安装在NFC电感器上的关键点是电感器之间的耦合。借助高移动设备（例如智能手机），电子组件的密度继续增加。 NFC的电感器应在两个组件中使用。当使用没有电磁盾的电感器（例如没有核心的圆形电感器）时，每个线圈产生的电磁彼此会干扰，电感器的性能可能会发生变化，并且信号可能不稳定。因此，当使用无电磁罩的电感器时s，安装的缝隙应该足够，以使每种缝隙之间没有干扰。由于LQW18C是磁路的开放结构，因此磁通量周围泄漏。当您以高密度为INST时，磁通量会干扰电感器，并且性能可能会改变。因此，有必要防止以T形类型安装的电感器之间的电磁破坏。 。因此，如果需要高密度安装，则使用电磁罩，例如LQM18JN系列。新开发的LQM18J是电磁盾构结构，电磁不会在组件周围泄漏。因此，可以在高密度安装期间并行安装，这可以减少安装空间。实际上，当电感器之间的距离为200UM时，在FI中显示了LQW18C耦合系数的差异，T形安装和LQM18J在FI中显示在下面gure。当将LQW18C安装为侧面-TO -kepect时，电感器将被封闭，这可能会意识到当LQW18C安装在-tan旁边，而LQM18J并排安装时，这可能会意识到电感之间的解耦合状态。在平行T形安装中，电感器之间的耦合结论。在NFC电路中，电感器用作匹配。电感值偏差的狭窄规范，高振幅电流加强时电感值的稳定性，高密度安装需要具有外部因素的电磁整合性能。多层电感器LQM18J系列是一种符合这些条件的小电感器，并且可能建议使用NFC的电感器。
